Доводка системы отопления салона УАЗ

УАЗы выпускаются, как правило, с термостатом на 70 градусов. Его замена на 80-градусный повысила температуру охлаждающей жидкости и, соответственно, температуру воздуха, выходящего из "печки". Установка электровентилятора в системе охлаждения также позволила повысить температуру жидкости – двигатель стал прогреваться быстрее.

Вариантов установки электровентилятора и схем его включения известно немало. Поделюсь своим опытом. Штатный кожух заменил другим, от "Оки". Его установил в правой части радиатора вертикально, закрепив болтами. Для фиксации левой части необходимо изготовить две тяги из уголка или прутка. При такой конструкции вентилятор располагается с правой стороны радиатора и не мешает валу помпы. Зимой штатные лопасти, конечно, лучше демонтировать. Без них помпа, кстати, прослужит дольше. Если все же вал помпы будет задевать за кожух, достаточно отклонить радиатор с помощью тяг, крепящих его в верхней части. Увеличить отклонение радиатора можно, если разрезать верхний патрубок и с помощью хомутов вставить в разрез металлическую трубку, соответствующую внутреннему диаметру патрубка.

Если не хочется связываться с электроникой, поставьте механический термодатчик ТМ108. На мой взгляд, лучше других подходит для установки на радиатор датчик от "Москвича-2141" – у него наименьшая температура срабатывания. Для него требуется изготовить переходник (рис. 1).

Переходник для датчика Переходник с датчиком ввертываем вместо штатного аварийного датчика и через реле подключаем к электровентилятору. Штатную лампу, сигнализирующую о перегреве жидкости, удобно подключить к реле – тогда она даст возможность следить за работой системы охлаждения. Для нормальной работы такой конструкции необходимо, чтобы датчик температуры омывался охлаждающей жидкостью. Это условие проще других обеспечивают радиаторы, рассчитанные на горизонтальное расположение аварийного датчика температуры.

Теперь будем считать, что температура жидкости наиболее подходящая для "печки", а щелей, через которые тепло уходит наружу, нет.

Как еще можно повысить эффективность отопителя? Начнем с простого. Конструкция кожуха уазовской "печки" такова, что часть холодного воздуха проходит мимо радиатора отопителя, как схематично изображено на рис. 2, а. Чтобы этому воспрепятствовать, достаточно проложить между радиатором отопителя и кожухом "печки" лист (хотя бы из ДВП), который не даст холодному воздуху миновать радиатор (рис. 2, б).

Для лучшего обогрева ног проще всего удлинить патрубок подвода теплого воздуха к ногам водителя с помощью резинового шланга, закрепив его хомутом. Кроме того, полезно изготовить простую заслонку из трубы подходящего диаметра, чтобы вставить в разрез патрубка обогрева ветрового стекла. Ее можно открыть после прогрева стекла – тогда к ногам водителя пойдет больше теплого воздуха.

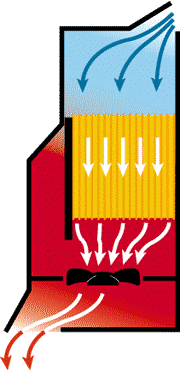

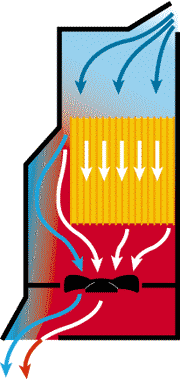

схема прохода воздуха в отопителе схема прохода воздуха в отопителе Схема прохода воздуха в отопителе: а – штатном; б – с дополнительной перегородкой.

У отопителя УАЗа есть еще недостаток: он забирает воздух только с улицы, что в сильный мороз не способствует хорошему нагреву салона. Этот недостаток я устранил, установив с правой стороны кожуха отопителя печку "Улитка" (она применяется, например, в заднем салоне УАЗ-452) двигателем вниз. Для прохода воздуха пришлось выпилить в кожухе отверстие. Закрепил кожух по краям отбортовки болтами. Теперь в сильный мороз или дождь при закрытой заслонке забора воздуха с улицы включаю двигатель "Улитки", которая забирает воздух из салона. В зимнее время салон УАЗа прогревается быстрее, а при дожде вода не попадает в отопитель и салон. Кроме того, можно включить сразу два электродвигателя печки. Штатный помогает двигателю "Улитки" протягивать воздух. Теперь появилась возможность выбирать варианты обогрева – например, смешивать в разных пропорциях воздух с улицы и воздух салона, и т.п.

После такой доработки устраняется "избирательность" уазовской "печки", которая лучше греет пассажира, чем водителя. Должен предупредить, что в УАЗах с нижним расположением "дворников" установке "Улитки" будет мешать механизм стеклоочистителей.

Для лучшего обогрева задних пассажиров установил под сиденье переднего пассажира дополнительную штатную "печку", соединив ее последовательно с основной. После всех этих изменений в машине тепло и уютно в самые сильные морозы.
