Лямбда-зонд датчик кислорода

Распиновка проводов лямбда-зонда датчик кислорода УАЗ Патриот

Лямбд зонд датчик кислорода УАЗ Патриот Датчик кислорода УАЗ Патриот предназначен для анализа состава выхлопных газов. Сигнал обратной связи воспринимается блоком управления двигателем, который изменяет состав топливной смеси. От корректности работы сенсора зависят экологические показатели автомобиля, расход топлива и динамика разгона транспортного средства.

Конструкция и установка и принцип работы датчика кислорода УАЗ Патриот

Датчик кислорода или лямбда-зонд предназначен для измерения остатков топлива или кислорода в потоке выхлопных газов. Сенсор представляет собой корпус, изготовленный из нержавеющей стали, который вворачивается в резьбовые вставки, приваренные к выхлопному тракту. На внешней стороне кислородного датчика размещается соединительный кабель, закрытый жаропрочным изолятором, который подключается к бортовой сети машины.

Внутри сенсора расположена вставка из керамики с добавлением диоксида циркония. Активный элемент представляет собой гальваническую пару, один полюс которой омывается потоком выхлопных газов, а противоположный контактирует с атмосферным воздухом.

В зависимости от состава смеси и температуры активного элемента на контактах возникает разность потенциалов. Сигнал передается в блок, который корректирует состав смеси, добиваясь стехиометрического соотношения паров бензина и воздуха.

Установка лямбда зонда кислорода

Установка лямбда зонда кислородаВ конструкции выхлопной системы УАЗ Патриот использовано 2 датчика, которые расположены до и после корпуса каталитического нейтрализатора. На ранних УАЗ Патриот выпуска 2006-08 года используется одиночный сенсор, размещенный перед катализатором. Введение второго элемента обусловлено началом производства двигателей ЗМЗ 409, соответствующих экологическим нормативам Евро 3.

Принципы действия датчика кислорода

Элемент датчика имеет пористую структуру, покрытую каталитическим составом на основе редкоземельных элементов, который способствует ускорению окислительно-восстановительных реакций.
Для ускорения прогрева сенсора используется электрическая спираль, подключенная к бортовой сети авто.
В момент пуска силовой установки датчик не работает, блок управления двигателем обеспечивает подачу топлива по фиксированным алгоритмам, записанным в памяти устройства.
По мере прогрева датчика в цепи лямбда-зонда появляется корректирующий сигнал, который изменяет параметры впрыска топлива. Если устройство фиксирует отсутствие кислорода в потоке, то подача топлива уменьшается.
При обнаружении свободного кислорода объем впрыскиваемого бензина увеличивается. Поскольку постоянно поддерживать стехиометрическое соотношение невозможно (из-за изменения нагрузки на двигатель или температуры всасываемого воздуха), то датчик непрерывно корректирует подачу топлива.

Конструкция лямбда зонда Bosch 258 006

Конструкция лямбда-зонда Bosch 258 006 (используется на заводе для установки на УАЗ Патриот) включает следующие элементы:

  • металлический внешний корпус, оснащенный резьбовой частью и шестигранной секцией под гаечный ключ;
  • внутренний керамический корпус, содержащий внутри нагревательный элемент;
  • крышка из жаропрочного диэлектрика, предназначенная для разделения жил электропроводки;
  • рабочий наконечник из двуокиси циркония с защитным покрытием на основе редкоземельных металлов;
  • защитная металлическая крышка с отверстиями, позволяющими направить поток выхлопных газов на чувствительный элемент.

Устройство катализатора замена на пламегаситель УАЗ Патриот

Устройство катализатора
В выхлопном тракте автомобилей УАЗ Патриот устанавливается конвертер газов, осуществляющий восстановление оксидов азота с образованием атомов кислорода, которые затем используются для дожигания топлива и угарного газа. В конструкции блока нейтрализации предусмотрен сотовый наполнитель с покрытием из соединений редкоземельных металлов.

По мере эксплуатации автомобиля активное вещество и керамический сотовый наполнитель деградируют, что приводит к выходу нейтрализатора из строя. Повышенный расход масла или использование низкокачественного топлива негативно влияет на нейтрализатор, снижая ресурс изделия. Забитый конвертер ухудшает проходимость выхлопного тракта, что негативно влияет на мощностные характеристики двигателя и увеличивает расход топлива.

Поскольку ремонт выхлопной системы с установкой нового каталитического конвертера относится к категории дорогостоящих процедур, то вместо заводского устройства устанавливается металлический резонатор. Внутри банки располагаются перегородки и пламегаситель, снижающие шумность работы двигателя.

При сохранении штатных датчиков возникают проблемы, связанные с передачей ошибочной информации в блок управления. В дополнение к датчикам устанавливают обманки, обеспечивающие передачу сигнала о постоянном стехиометрическом составе рабочей смеси.

Конструкция и установка обманки лямбда-зонда

Практикуется установка механических и электронных обманок второго датчика кислорода. Механический элемент представляет собой металлическую втулку, которая заполнена керамическим порошком с покрытием каталитическим составом. Изделие вворачивается в штатное отверстие выхлопного канала, в конструкции предусмотрено отверстие для прохода газов. В корпус обманки вворачивается штатный датчик кислорода, керамический порошок обеспечивает работу лямбда-зонда в режимах, соответствующих стехиометрическому составу смеси.
Алгоритм удаления конвертера выхлопных газов и установки обманки:

  1. Отключить батарею от бортовой сети транспортного средства.
  2. Демонтировать с машины выпускной тракт, а затем удалить из конструкции выхлопной трубы каталитический нейтрализатор.
  3. Вварить на штатное место пламегаситель, при установке дополнительных элементов сохраняется форма и геометрические размеры оригинального выхлопного тракта.
  4. Закрутить в штатную резьбовую вставку на корпусе выхлопной трубы обманку.
  5. Установить в корпус обманки датчик кислорода. Для обеспечения герметичности стыков используются штатные прокладки, резьба смазывается термостойкой пастой, снижающей риск коррозии и прикипания элементов.
  6. Установить на место выхлопной тракт и подключить аккумулятор.
  7. Провести пробный запуск двигателя. Если на панели приборов включится индикатор Check Engine, то необходимо сбросить ошибку при помощи компьютера. При повторных ошибках требуется определить параметры сигнала, идущего от датчика кислорода. В зависимости от результатов корректируется диаметр отверстия в обманке.

Варианты реализации электронной лямбда-зонд обманка УАЗ Патриот

Электронная обманка строится на базе микропроцессорного блока, который получает сигналы от первого датчика кислорода. Контроллер формирует сигналы, соответствующие нормативным показателям второго сенсора. Сигнал поступает в блок управления двигателем, который поддерживает стабильную работу силового агрегата. Электронная обманка монтируется под капотом машины или под обшивками панели приборов.

Перепрошивка ЭБУ блока управления

Способ основан на применении доработанного программного обеспечения, которое не учитывает сигналы, поступающие от датчика после нейтрализатора газов. Первичный сенсор функционирует в штатном режиме, сигналы используются для корректировки рабочей карты мотора.
Возможно использование прошивок с измененными алгоритмами работы двигателя, которые позволяют несколько повысить мощность или сдвинуть кривую крутящего момента в сторону низких оборотов. Для установки прошивки требуется специальный переходник от ноутбука, рекомендуется выполнять работы в сервисе.

Датчик кислорода УАЗ Патриот

Датчик кислорода УАЗ ПатриотКаждый автомобиль, работающий как на бензине, так и на дизеле, имеет свойство выброса выхлопных газов, что вляется естественным. Но если ранее автомобили оснащались только выхлопными трубами, то сегодня они получили экологическое дополнение под названием катализатор. Внедорожники УАЗ Патриот экологического стандарта Евро-2, 3 и 4 также оснащены катализаторами, которые отвечают за очищение выхлопных газов от вредных примесей. Контроль качества очищения выхлопных газов положен на такой элемент, как кислородный датчик или лямбда-зонд. О нем собственно и поведает данный материал.

Назначение и конструкция датчика кислорода

конструкция датчика кислорода УАЗ Основным предназначением кислородного датчика на внедорожнике является определение количественного состава кислорода в отработанных газах. Благодаря данному элементу, осуществляется фактическое распознавание топливной смеси и ее состава. В результате, в зависимости от состава кислорода в топливной смеси, происходит корректировка импульсов зажигания. Таким образом, благодаря этому устройству осуществляется эффективное использование топливной смеси. Но за составом кислорода в выхлопных газах ведет контроль первый лямбда-зонд. Второй же, контролирует эффективность работы или функциональность каталитического нейтрализатора.

Теперь о некоторых особенностях – на внедорожнике УАЗ Патриот с экологическим стандартом Евро-2 до 2008 г.в. устанавливается один кислородный датчик, отвечающий за работу катализатора. На внедорожниках со стандартом Евро-3 и 4 и ЭБУ от компании Bosch, устанавливается уже два таковых элемента. Один лямбда-зонд монтируется до катализатора, а второй после него. Поэтому все зависит от года выпуска автомобиля и экологического стандарта.

Кислородный датчик на внедорожниках УАЗ Патриот Евро-2 представляет собой изделие марки 5WK9-1000G, производством которого занимается фирма Siemens. Устройство имеет высокую степень надежности и продолжительный срок службы, составляющий до 100 тысяч км пробега. На Патриотах Евро-3 и 4 устанавливаются элементы компании Bosch.
Для обеспечения долговечности работы элементов важно соблюдать следующие условия:

  • Заправлять только высококачественное топливо.
  • В топливе не должны присутствовать соединения свинца.

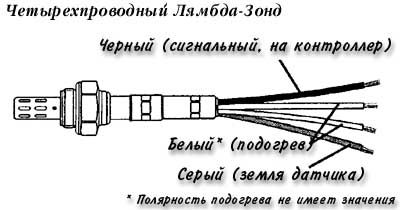

Схема подключения лямбда-зондаЕсли эти условия не соблюдены, то элементы придут в негодность уже при 30-40 000 км пробега. Приобретать новый кислородный датчик можно, но вот только имеется один недостаток — довольно высокая его стоимость. Причина высокой стоимости кроется составляющих устройства, ведь кислородный датчик изготавливается с применением драгоценных металлов (золото, платина, серебро). Особенностью его является то, что в работу он включается в то время, как температура его рабочего элемента достигает 300 градусов. Чтобы сократить время нагревания устройства, к нему подведены два провода, обеспечивающие искусственный подогрев. Ниже представлено фото устройства, на котором видны обозначения питающих проводов.

Как видно, на датчик подведено 4 провода, за счет которых осуществляется прогревание устройства, а также передача сигнала к ЭБУ, который считывает данные и осуществляет необходимую корректировку.
На внедорожниках УАЗ Патриот Евро-3 датчик кислорода проверяется на исправную работу с помощью осциллографа. Заменить датчик каким-либо иным изделием не получится, так как данные, которые принимает ЭБУ, может передавать только лямбда-зонд. Поэтому рассмотрим, что же представляет собой процесс замены изделия.

Замена лямбда зонда

Замена лямбда зонда УАЗНа внедорожнике УАЗ Патриот Евро-2 данный агрегат располагается на каталитическом нейтрализаторе. На Евро-3 и 4 устройства находятся до катализатора и после него. Кислородный датчик ввинчен в катализатор, а от него отходит 4 проводка. Для того чтобы заменить изделие, понадобится взять ключ на «22» и опуститься в смотровую яму, на которой необходимо установить УАЗ Патриот. Рекомендуется перед началом проведения работ обесточить питание автомобиля, сняв минусовую клемму с аккумулятора. Приступаем к выполнению работ:

  • Для начала следует разъединить колодку с проводами от датчика. Для этого необходимо отжать специальную защелку или фиксатор и извлечь колодку.
  • Пользуясь гаечным ключом на «22» необходимо вывинтить устройство из посадочного места.
  • После этого осуществляется снятие прибора.

Процесс извлечения довольно примитивный, чего не скажешь о стоимости изделия. Для замены изделия необходимо в порядке обратном снятию установить новый лямбда-зонд.

Неисправности датчик кислорода лямбда зонда видео

При неисправном функционировании датчиков наблюдается первым делом появление известной надписи «Check Engine», а также кодов ошибок. ЭБУ способен определять неисправность изделий и выводить в цифровом формате эти ошибки. Все что нужно владельцу – это считать коды и выяснить причину неисправности. Для внедорожника УАЗ Патриот с одним зондом, имеется один диапазон ошибок, а для Евро-3 и 4 другой.

Для проверки изделий необходимо первым делом определить наличие напряжения. Для этого первоначально необходимо прогреть устройство до температуры не ниже 95 градусов, заведя автомобиль. Затем один щуп мультиметра необходимо подключить к выходному проводу от датчика, а второй к массе автомобиля. При этом напряжение должно с периодичностью в 1-3 секунды изменяться. Диапазон изменений равен от 0,05 до 0,9 Вольт. Если же напряжение будет отсутствовать, то причину неисправности следует искать в проводах.

Подводя итог, следует заметить, что рассматриваемый в материале датчик является важным элементом в работе двигателя ЗМЗ-409 внедорожника УАЗ Патриот. Стоимость изделий зависит от фирмы производителя, но стоит заметить, что немецкий лямбда-зонд Bosch обойдется в 4000-6000 рублей. На Патриоты с Евро-2 датчик стоит гораздо дешевле от 1500-3000 рублей. Найти датчики достаточно проблематично, но реально. Можно заказать их в интернете, но только предварительно убедившись в маркировке изделия, которое установлено на вашем автомобиле.
