Спортивная подготовка тюнинг для бездорожья автомобиля УАЗ Хантер для ТРОФИ и РАЛЛИ

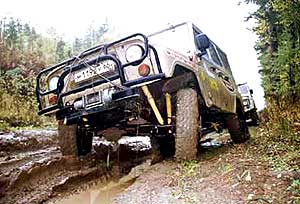

Для участия в спортивных соревнованиях ралли-рейдах 4х4 для бездорожья, off-road и трофи-рейдах был выбран автомобиль УАЗ 51519-031 он же УАЗ Хантер 469:

  • подвеска переднего и заднего моста рессорная,
  • двигатель -98л.с,
  • обьем -2,9л. бензин -Аи76,
  • тип мостов "гражданские", с разрезным картером редуктора
  • завод на такие мосты дает гарантированный ресурс до 200 тыс.км.

Сцепление

сцепление от ГАЗ 53 на УАЗ На автомобиле установлено сцепление от ГАЗ - 53,
на фото видно корзину сцепления.
Как показал опыт эксплуатации автомобиля на 35" резине, штатное УАЗовское сцепление по болотам не выдерживает.


Воздухозаборник и Шноркель

вентилятор от волги 3102 на УАЗДля успешного преодоления в брод рек и дорожных "ванн" глубиной более 1,0м на двигателе заменен штатный из стали вентилятор на пластмассовый от новой волги 3102. Он намного легче и при ударе о поверхность воды лопасти не согнуться и не вырежут сердцевину радиатора. Сам воздухозаборник изготовлен из алюминия диам.60мм. стенка 3мм. На нем приварены 2 прямоугольных крепления по ширине желоба рамки ветрового стекла. В качестве элементов уплотнения в кузове для труб подошли резиновые кольца от кистевого эспандера.

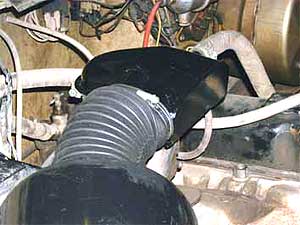

Воздушный фильтр пришлось заменить на волговский 3110

замена воздушного фильтра на УАЗЕ замена воздушного фильтра на УАЗЕ от волги


Кузов приподнят - лифтинг

лифтинг кузова на УАЗ Кузов поднят с помощью стальных стаканов высотой 50мм. Всего их 12шт. Но я думаю что самый оптимальный вариант будет высота стаканов 40мм. Это сделано для того чтобы уменьшить гидравлическое сопротивление воде при преодолении в брод горных рек с быстрым течением. Машину при этом меньше сносит в сравнении с базовым вариантом. Так же теперь можно устанавливать высокую резину и диски с большим вылетом колес. Они не будут задевать за арки крыльев. С права хорошо видно дополнительно установленные на заднем мосту амортизаторы.


Дифференциалы

Дифференциалы УАЗВ мостах установлены КУРГАНСКИЕ самоблокирующие дифференциалы, они по конструкции похожи на ГАЗ-66 (кулачкового типа повышенного трения) их установка вместо штатных саттелитовых, не требует дополнительных подгонок. При этом необходимо залить только импортное трансмиссионное масло для самоблокирующих дифференциалов. Я применяю масло марки UNOCAL 76 80W-90 по цене 65руб. за 1 литровую банку. Их выпускает завод АО "РУСИЧ".


Фланцы хвостовиков

На автомобиле завод устанавливает фланцы хвостовиков которые совсем не защищают сальник от травы. При вращении, вал на хвостовик наматывает траву так плотно что она прессуется и своим давлением вырезает сальник хвостовика, это видно на снимке внизу. Поэтому пришлось изменить форму чашки так, чтобы она действительно защищала сальник.

Заводское исполнение

Заводское исполнение раздадки УАЗ

В раздатке масла уже нет
Заводское исполнение раздадки без масла УАЗ

После доработки

Надо после замены сальника перед тем как поставить хвостовик на место, взять молоток и на торце трубы подходящего диаметра отстучать молотком по всей окружности чашки. Это надо сделать со всеми чашками хвостовиков:
- Передний мост
- Задний мост
- Раздаточная коробка

Усиленные рессоры

В базовом варианте на УАЗе для переднего моста установлены 8-ми листовые рессоры, а для заднего 7-ми листовые. Я через 10тыс.км. заменил их на новые от 469-го. Для переднего моста- 8-ми листовые, а для заднего -9-ти листовые рессоры. Но для соревнований этого оказалось мало и пришлось добавить по одному коренному листу в каждую рессору. Теперь когда машина загружена для путешествия или трофи - рейда то "зад" уже не проваливается.
Усиленные рессоры УАЗ Усиленные рессоры 4х листовые УАЗ

Дополнительные амортизаторы

На автомобиле установлено 8 газовых амортизаторов MONRO модель BRONKO 34963 (сжатый =35см. расжатый =55см.)
На фото видно, как встречно заводскому симметрично приварены сдутые со старой рамы дополнительные кронштейны для амортизаторов.
Чтобы не заливало двигатель водой, под аркой крыла прикручены на болтики фартуки из 5мм. резины.
Благодаря им в моторном отсеке собирается меньше грязи и пыли Резина GENERAL MT 35"x 12,50"R15 с развитым протектором, как показала практика она хорошо идет по жидкой грязи.

установка дополнительных амортизаторы на УАЗ установка дополнительных амортизаторы на УАЗ установка дополнительных амортизаторы на УАЗ установка дополнительных амортизаторы на УАЗ установка дополнительных амортизаторы на УАЗ

Система зажигания

Тюнинг системы зажигания УАЗ Стоит экранированая контактная, силиконовые провода Чемпион, экранированые свечи зажигания. Так что при преодолении брод до 1,7 м. проблем нет. В эксплуатации с 1999 года по сей день.


Нижний брызговик

Снизу помимо заводского стального листика по всей ширине моторного отсека тоже вырезана и установлена 5-ти мм. масло-бензостойкий лист резины. Так что при преодолении брода без остановки до 1,0 м. глубиной вода в моторный отсек не попадает вообще.

Каркас безопасности

Каркас безопасности на УАЗ В машине установлен разборный каркас безопасности, при участии в автокроссе в него устанавливаются дополнительные диагонали и поперечины, а так он используется в повседневных поездках и ничем не мешает. На верхней передней трубе закреплена радиостанция (над зеркалом) SB (УКВ-27мгц.) диапазона.


Дополнительный топливный бак для УАЗ 469

Установка топливного бака на 250л УАЗНа фото видно как установлен топливный бак на 250л. Он изготовлен из нержавейки лист 1мм, внутри имеются приваренные перегородки – они же и ребра жесткости в баке. Сам бак имеет свой топливный краник и подключен к топливному фильтру грубой очистки вместо имеющиеся в нем заглушки. На челябинских "off-road" соревнованиях многие экипажи пробили свои основные баки, я тоже сильно смял свой левый топливный бак, что удивительно даже и не заметил когда это произошло. Бак повторяет форму левого и правого короба в кузове так что образует одну с ними общую плоскость, а сверху на бак и короба по всей плоскости прикручен на болты пол из 10-ти слойной фанеры.

Задний бампер

С машины сняты штатные отбойники и изготовлен из трубы стенка 3мм, на 4-х опорах новый задний бампер снизу у него приварены фиксаторы для домкрата, чтобы при крене автомобиля верхний упор домкрата не сорвался. Для крепления использованы штатные места крепления задних отбойников

усиленный задний бампер усиленный задний бампер УАЗ

Утепление салона автомобиля УАЗ 469

Летом снял из кузова на новой машине сиденья очистил с днища заводскую мастику, она пластами сама отлетела так как под ней были пустоты в виду бракованной обработки кузова. Проклеил дно кузова и боковины туристическими ковриками на резино-битумную мастику. Сверху положил линолиум и теперь в салоне машины гораздо тише от работы трансмиссии. В результате этого зимой она меньше промерзает. Так же штатный термостат с 70 градусов заменен на волговский 85-ти градусный. А то зимой печка мало давала тепла. На панеле приборов установлена рамка для крепления "ТверьТрипа" и GPS-ки.
Утепление салона УАЗ установлена рамка для крепления GPS-ки
